射頻標簽應用場景與RFID芯片的選擇
本文來源：http://www.iotworld.com.cn/html/News/202111/d0f9f9825aa972b6.shtml
由于射頻應用場景的環境及識讀設置不同，RFID標簽芯片也有不同的選擇。
一、物流RFID標簽芯片的選擇
航空RFID行李標簽、快遞RFID標簽與行李、貨物結為一體，受到行李、貨物的影響RFID標簽的頻譜曲線產生漂移：如，ABS行李箱可以產生20MHz的漂移，如果行李箱中有金屬物體，標簽靈敏度大幅度衰減，快遞包裝袋內有金屬物體、液體、膠體物品，都會讓RFID標簽識讀靈敏度下降。這時RFID標簽在860MHz~960MHz帶寬內讀取靈敏度達到-18db，航空行李標簽技術標準是一項十分艱難的指標。
所以物流標簽RFID芯片讀取靈敏度十分重要，是選擇芯片的第一指標。
機場在航空行李識別節點有6個方位的射頻識讀天線，確保全方位識別，無論行李運行中行李標簽在那個方位，都會有射頻天線對著RFID行李標簽，香港機場行李運行大廳中有600個讀寫器天線。快遞RFID方案（草案）要求識別位有6個方向的識讀器，確保快遞傳輸線全方位識別。2D芯片、3D芯片的行李標簽都可以獲得全方位識別，淡化了3D芯片方位特性。
2010年IMPINJ推出3D芯片M4系列，采用M4D芯片的航空行李標簽首先在香港機場使用，在2017年帶有“自動調整功能的”R6A、U7芯片面世，這兩種2D芯片的靈敏度顯著高于M4系列3D芯片，而且價格低于3D芯片0.03元左右，顯示出比3D芯片更好的性價比，高靈敏度、低成本的2D芯片行李標簽在香港機場及全球航空市場的應用。
航空行李標簽由廉價的128bit的通用型芯片，升級到有內存512bit的大內存芯片，目的是行李識別節點的射頻信息處理器識別行李全信息，即時發出行李運行指令，由過去的EPC代碼后臺處理升級為行李全信息前臺處理系統，提升行李處理效率。
市面上新出現了XLPM內存結構的RFID芯片，簡稱為X-RFID芯片，與傳統的EEPROM-RFID芯片的內存工藝結構不同，不具有多次擦寫的功能，如同二維碼特點一樣，一旦寫入后就不可擦寫了，但又比二維碼多了可以繼續加寫的功能。
航空行李標簽打印出來拴掛在行李上之后，沒有擦寫、改寫的需求。
X-RFID芯片的制做工藝簡單，價格比EEPROM-RFID芯片低15%~20%。
因而用X-RFID芯片制做行李標簽具有更好的性價比，有利于大幅度降低航空行李的運行成本。在中國民航業中得到了普及應用。
二、電子商務新零售RFID標簽的芯片選擇
新零售的應用場景十分便于回收芯片多次使用，采用只有EPC代碼的RFID芯片，并且是可擦寫的EEPROM-RFID芯片，新零售RFID標簽的成本可減低到0.1元以下，有利于推廣電子商務新零售。
三、新的防偽平臺：品牌標識芯片“CBIC”
傳統的防偽依托個性化的印刷包裝工藝，因為技術門坎、投資門坎低，假冒商品禁而不止。
品牌標識芯片CBIC為品牌商獨家擁有的芯片，制做芯片刻制TID碼時，刻制了芯片供應商的代碼與品牌商的代碼——不可改寫的代碼，射頻讀寫器識讀芯片信息時，首先是核查TID區的代碼確定商品的真偽，從而將防偽的平臺提升到芯片制做工藝。

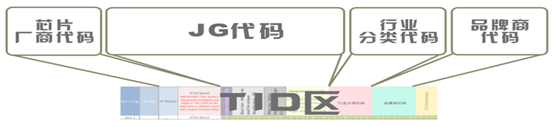

圖1：CBIC芯片TID碼區結構圖
企圖仿冒制做CBIC芯片，需要投入的資金遠遠大于假冒商品的收益，從而讓其望聞興嘆，知難而退。
四、微型抗金屬射頻傳感器MRS的芯片選擇
大量使用的織嘜洗滌標簽的核心是PCB板制做的雙環天線與射頻芯片組成的射頻傳感器，與洗滌標簽的輻射天線耦合而成，由于PCB板射頻傳感器制做工藝復雜，導致RFID洗滌標簽售價高，影響推廣應用。
采用PET鋁箔雙環天線的“微型抗金屬射頻傳感器”（簡稱MRS）的制做難點：
微型抗金屬射頻傳感器MRS的雙環天線要穿過RFID芯片兩排柱腳之間的位置，線的寬度小于0.1mm，目前化學刻蝕工藝還無法蝕刻出小于0.1mm的導線，只能在PET鋁箔芯片兩排柱腳安裝位之間用激光工藝刻制出小于0.1mm的導線，其制做工藝難度大，成品率不理想。
采用“帶有芯片短路線的RFID芯片”圖2省去了在PET鋁箔芯片安裝位制做小于0.1mm導線的工藝，用芯片柱腳短路線連接化學蝕刻的雙環天線，大幅提升MRS的成品率，降低MRS制做成本，使得煙、酒、藥的防偽MRS成本降到0.15元以下，得以廣泛推廣應用圖3。

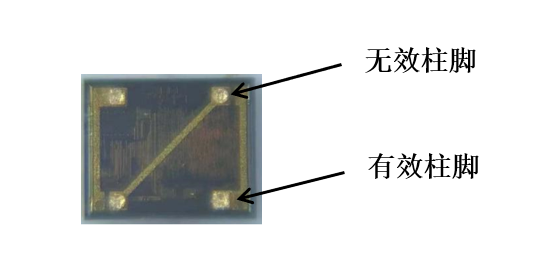

圖2：芯片柱腳帶有短路線的示意圖
圖3：雙環天線MRS示意圖
